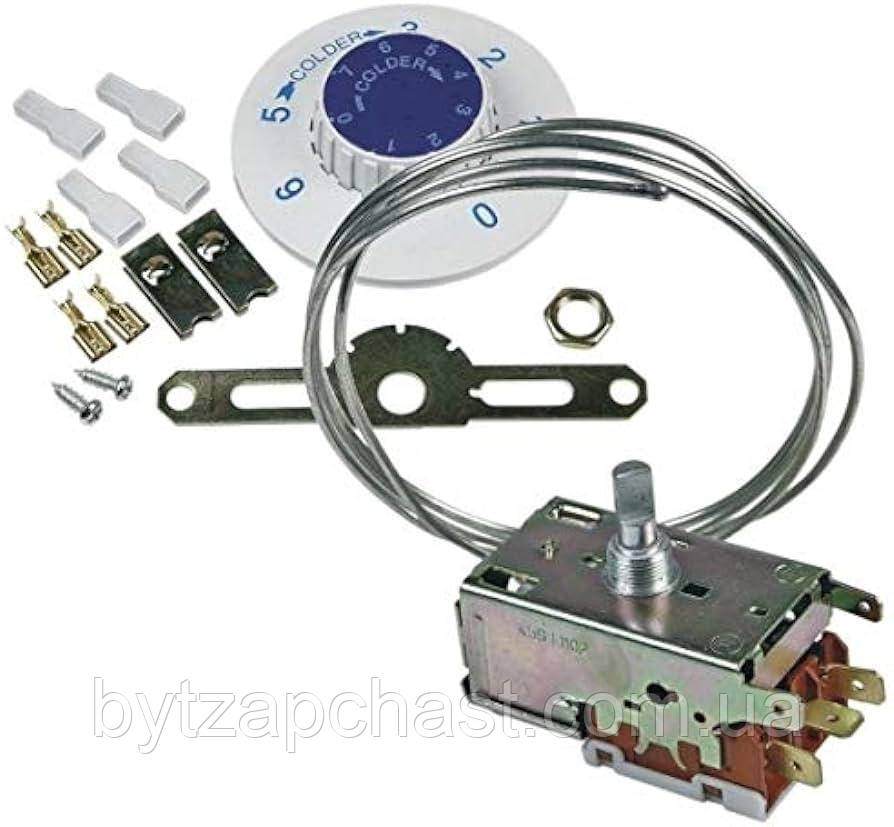

Термостат для холодильника К59-L1102 1.2 м

Термостат для холодильника K59-L1102 1.2 м

Механічний терморегулятор До-59 . Пристрій призначений для регулювання температури, встановлюється в двокамерних холодильниках. Довжина капілярної трубки 1,2 м. В залежності від постачання центральна клема може бути розгорнена на 90 градусів

Терморегулятор призначений для підтримки в холодильнику, заданої температури шляхом автоматичних вимкнень і включень електродвигуна компресора ( в компресійних холодильниках) або нагрівача (в абсорбційних холодильниках).

При регулюванні холодопродуктивності шляхом періодичних зупинок і пусків агрегату температура в холодильнику буде дещо коливатися, що в певній мірі залежить від чутливості терморегулятора.

За принципом дії терморегулятори побутових холодильників відносяться до приладів манометричного типу, робота яких заснована на зміні тиску робочого наповнювача при зміні його температури (в даний час в окремих моделях холодильників зарубіжного виробництва застосовують електронні терморегулятори).

Терморегулятор побутового холодильника являє собою важільний механізм з силовим важелем і контактною системою, в електричний ланцюг холодильника. На силовий важіль впливає пружний елемент (сильфон) термочутливою системи і основна пружина, що регулюється гвинтом. Електроізоляційна прокладка ізолює електричну ланцюг приладу від його механічних частин. Термочутливий система манометричного типу складається з пружного елемента – сильфона (металевий балон з гофрованими стінками) або мембрани з припаяної до них трубкою. Система наповнена невеликою кількістю фреону або хлорметила і ретельно герметизують.

У робочих умовах фреон знаходиться у стані насиченої пари, тиск якого, як відомо, змінюється в певній залежності (для даного пара) від його температури. Рідка фаза фреону знаходиться в кінцевій частині трубки. Ця частина трубки, особливо в місці розділу рідини і пари фреону, реагує на зміну температури, і її поміщають контрольоване середовище охолоджуваного об'єкта.

Робота терморегулятора.

При зниженні температури трубки знизиться тиск насичених парів у термосистеме. Під впливом основний пружини гофри сильфона будуть стискатися і силовий важіль повертається на своїй осі, в результаті чого контакти розімкнуться. При підвищенні температури тиск насичених парів відповідно зросте. Долаючи опір пружини, гофри сильфона розширяться, і важіль повернеться в протилежну сторону, а контакти при цьому замкнуться.

З цього випливає, що задана температура, при якій будуть розмикатися контакти, залежить від зусилля пружини. Так, при меншому зусиллі основний пружини контакти будуть розмикатися відповідно при меншому тиску парів у термочутливою системі і, отже, при більш низькій температурі.

Навпаки, для одержання більш високої температури, зусилля пружини повинно бути великим. У цьому випадку пружина повинна подолати відносно більший опір сильфона, так як при більш високій температурі буде більший тиск парів фреону в термочутливою системі. Таким чином, для зміни заданої температури, необхідно змінювати зусилля основний пружини. Практично це здійснюється ручкою терморегулятора, при повороті якої змінюється натяг пружини.

Основні елементи терморегулятора.

У побутових холодильниках застосовують терморегулятори різних конструкцій, проте окремі їх елементи виконують цілком певні функції, однакові для всіх конструкцій.

Вузол різкого розмикання контактів оберігає контакти терморегулятора від обгорання при размыканиях. У наведеній вище принциповій схемі терморегулятора з метою спрощення рухливий контакт поміщений на силовий важіль, на який безпосередньо діють сильфон і основна пружина. При такому розташуванні рухомого контакту неминуче сильне обгорання контактів і швидкий вихід їх з ладу. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. У цьому випадку рухливий контакт розташований на іншому важелі (платівці), сполученим з силовим важелем спеціальної перекидний пружиною. При поворотах силового важеля до певних положень важіль з контактом буде залишатися нерухомим, а потім перекидна пружина різко змінить його положення і контакти різко розімкнуться (або замкнуться).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

           Терморегуляторы К-59,    ТАМ 133-1М,      ТАМ145 ,   ТАМ112,
